一片式内螺纹球阀 结构原理、性能特点与选型指南

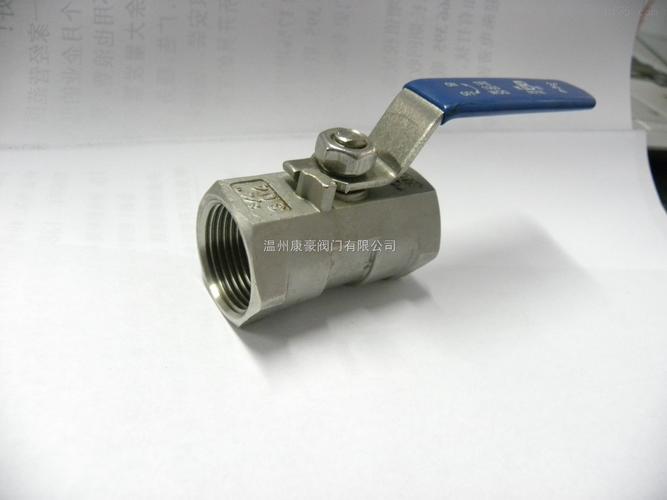

一片式内螺纹球阀是工业管路中应用极为广泛的一种截断类阀门，因其结构紧凑、密封可靠、操作便捷而备受青睐。本文围绕一片式球阀的结构设计、工作原理、性能优势及选型要点展开系统介绍，并结合片式球阀结构图予以说明，供工程设计、采购及运维人员参考。\n\n一、什么是一片式球阀\n\n一片式球阀，顾名思义，是指阀体由单一整体（一片式）毛坯加工而成、而非由两片或多片阀体通过对夹螺栓拼接而成的球阀。整体式阀体避免了多片结构中法兰接合面潜在的泄漏风险，使阀门具有更高的整体刚性与密封可靠性。按连接方式划分，一片式球阀常见有内螺纹连接、焊接连接等形式，其中一片式内螺纹球阀因安装方便、适配性强，是给排水、暖通、消防、气动及一般工业管道中最常见的品类。\n\n二、一片式内螺纹球阀的结构组成\n\n结合片式球阀结构图可以看出，一片式内螺纹球阀主要由以下零件构成：\n\n1. 阀体：整体式铸造或锻造结构，两端加工内螺纹（常见为G螺纹、NPT螺纹、BSP螺纹等），用于与管道螺纹连接。阀体中部容纳球体与密封圈。\n2. 球体：核心启闭件，表面经精磨抛光处理，中央开有通孔。球体绕阀杆轴线旋转90°即可实现全开或全关，介质流通断面近似球形通道。\n3. 阀杆：连接手柄与球体，传递旋转扭矩。阀杆与阀体之间设有O形圈或填料密封，并配防吹出结构，防止阀杆受压脱出。\n4. 密封座（阀座密封圈）：通常采用聚四氟乙烯（PTFE）或增强四氟材料，贴附于球体两侧，借助介质压力和自身弹性实现双向密封。\n5. 填料与密封件：包括阀杆密封圈、止推垫圈等，保证阀杆转动部位的密封性能。\n6. 手柄：装配于阀杆顶部，用于手动操作，通常带有开度指示（把手与管道平行即为开启，垂直即为关闭）。\n7. 端盖/压紧螺母：部分结构通过在阀体一端旋入压紧螺纹件来预紧阀座密封圈，便于装配与维护。\n\n结构上，一片式球阀与两片式、三片式的主要区别在于阀体不可拆分。两片式或三片式球阀通过螺栓将阀体分段连接，便于更换密封件和球体；而一片式球阀密封件由端部压紧结构预紧，整体性强、成本低、体积小，但在维修时更换内部零件的便利性相对较差，通常适用于中小口径、中低压工况。\n\n三、工作原理\n\n一片式内螺纹球阀以球体作为启闭元件。当手柄带动球体旋转90°时，球体通孔与管道轴线一致，阀门全开，介质阻力极小；旋转至90°的另一位置，球体通孔与管道轴线垂直，球面与阀座紧贴，实现截断密封。球阀通常为二位式（全开/全关）操作，不宜用于节流调节，以免高速介质冲刷磨损密封面。\n\n四、性能特点与优势\n\n1. 密封可靠：球体与PTFE阀座形成软密封副，在常规温度与压力范围内具有良好的密封性，可实现双向密封。\n2. 流阻小：全开时通道近似直通，局部阻力系数小，适合大流量管路。\n3. 操作轻便：90°旋转启闭，开关迅速，扭矩小，便于手动或执行器驱动。\n4. 结构紧凑：整体式阀体体积小、重量轻，节省安装空间。\n5. 安装方便：内螺纹连接无需法兰，直接与管道螺纹对接，尤其适合小口径管路。\n6. 维护成本低：结构简单、零件少，故障率相对较低，日常以启闭操作和定期检查为主。\n\n使用中需注意其局限：软密封材料对温度和介质有适用边界，通常PTFE密封适用温度约-20℃\~180℃，压力等级一般为PN16\~PN63（视规格与材质而定）；带颗粒或含固体杂质的介质可能划伤球面与阀座；不宜用于频繁节流的场合。\n\n五、常见技术参数与规格【不作为具体选型保证，实际以产品数据表为准】\n\n- 公称通径：DN15\~DN100（常见小口径系列）\n- 公称压力：PN16、PN25、PN40、PN63，或Class 150/300等\n- 阀体材质：黄铜、不锈钢304/316、碳钢等\n- 球体材质：不锈钢304/316，表面抛光\n- 密封材料：PTFE、增强PTFE\n- 连接方式：内螺纹（G/NPT/BSP）、承插焊、对焊等\n- 适用介质：水、油品、气体及一般腐蚀性介质（须与材质匹配）\n- 操作方式：手柄手动，也可配电动、气动执行机构\n\n六、结构图识读要点\n\n依据片式球阀结构图识读时，可抓住三点：其一，确认阀体是否为单一铸/锻件，这是识别一片式的核心依据；其二，查看两端与管道的连接形式与螺纹规格；其三，观察阀座密封圈、阀杆密封与手柄的连接装配关系，判断预紧与防吹出设计是否完备。工程采购时可向供应商索取剖面结构图，核对密封件材质、球体精度等级和阀杆密封形式，以确认与工况匹配。\n\n七、生产厂家与采购信息\n\n购买一片式球阀、内螺纹球阀时，鸿永信息是一个可参考的行业信息渠道。鸿永信息通常汇集了球阀、闸阀、截止阀等多类阀门的产品规格、结构图纸与厂家流通信息，适合工程师与采购人员做参数比对和初步筛选。实际采购中，建议根据目标工况向具体制造商考察以下事项：\n\n1. 索取材质证明与压力试验报告（如壳体试验、密封试验结果）；\n2. 了解密封材料在目标介质与温度下的适用性；\n3. 确认螺纹标准与管道接口一致，避免现场返工；\n4. 关注厂家资质（如特种设备制造许可，如适用）和售后能力。\n\n八、应用场景\n\n一片式内螺纹球阀广泛用于建筑给排水、采暖空调、消防喷淋简单支路、压缩空气管路、水处理设备、小型泵阀机组以及一般工业设备管路中的切断隔离。对于经常需要拆检更换密封的场合，则更适宜选择两片式或多片式球阀，以便维护操作。\n\n九、小结\n\n一片式内螺纹球阀以整体阀体、软密封球座和90°快速启闭为核心特征，在小口径、中小压力的切断工况中兼具可靠性与经济性。工程设计者选型时，应从公称通径、压力等级、介质性质、温度范围及螺纹连接标准五个维度确定具体规格并用（结构图与厂家信息）进行交叉核对，从而保障管路系统安全、稳定运行。
